一、實用范圍
能滿足機車輪箍加熱拆裝的工藝要求和輪芯加熱組裝的工藝要求。
二、結構與特點
本設備主要由KGPS-100型感應加熱中頻電源、循環冷卻水箱、KGPS-100-DG電力輪箍中頻感應加熱爐、KGPS-100-NX輪芯中頻感應加熱爐、加熱爐支撐座等組成，其主要特點為：
1）、KGPS-100型感應加熱中頻電源根據用戶需要，有風冷式電源和水冷式電源兩種，兩種冷卻方式的電源性能均一樣，具有消耗功率低，功率因數大于，熱效率高，工件受熱均勻，使用性能穩定，有明顯節能效果；具有結構緊湊新穎，使用操作方便，能改善職工勞動條件和減少車間環境污染等優點，具有國內領先水平。本設備的零件、儀器、儀表的計量單位均采用國際標準的單位制，各零部件和儀器儀表的設計與制造符合國際公制標準。
2）、KGPS-100型感應加熱中頻電源柜和冷卻水箱采用一體化結構設計，美觀大方，設備安裝簡便，只要水電到位，安裝時間只需一兩個工作日就可完成。
3）、KGPS-100-NG內燃機車輪箍加熱爐或KGPS-100-DG電力機車輪箍加熱爐為水冷式方孔銅管繞制而成的感應線圈，有磺浸薄膜、云母帶、玻璃絲帶等四層絕緣，加匝間間隙采用成熟的環氧樹脂整體澆注技術進行澆注，完全保證了良好的匝間絕緣性能，具有結構緊湊、整體和匝間絕緣性能好、耐溫耐油、防水滲漏、可靠性高、使用壽命長、外型美觀等優點。

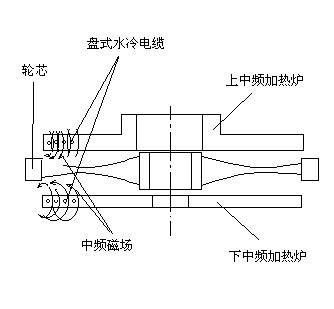

4）、KGPS-100-NX輪芯加熱爐采用平面爐結構，加熱時整個工件受熱均勻，溫度梯度小，而且內燃機車和電力機車整體輪對或輪芯可共用一個加熱爐，同時還可以滿足內燃機車和電力機車牽引大齒輪的加熱。
三、主要技術指標
輸入電壓： AC380V，50HZ，三相五線
直流電壓：500V
直流電流：200A
中頻頻率：700--1300Hz
額定功率：100KW
四、動力需求
本裝置安裝時機外應配有250A的隔離開關，三相五線進線銅芯線截面積不得小于70mm2；設備必需配有進水源和排水管道。
五、外型尺寸
電 源 柜 1250*850*1850 （長×寬×高）
水 箱 1400*900*1850 （長×寬×高）
加 熱 爐 內燃Φ1375*650 （直徑×高）
電力Φ1577*650 （直徑×高）

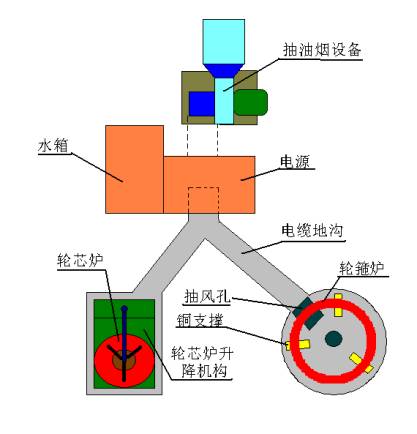

六、安裝基礎圖

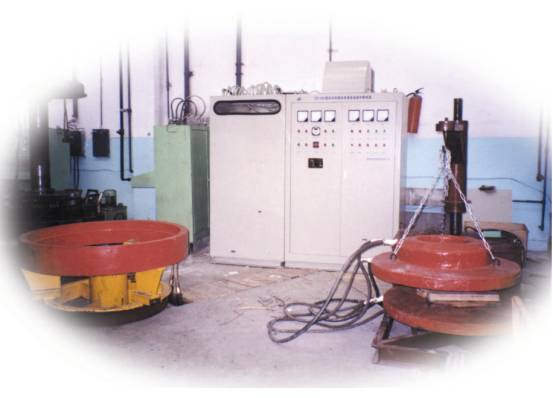

七、設備圖片
,
