一、實用范圍
能滿足機車整體輪對加熱組裝的工藝要求和輪芯加熱組裝的工藝要求。
二、結構與特點
本設備主要由KGPS-100型感應加熱中頻電源、循環冷卻水箱、KGPS-100-NX輪芯中頻感應加熱爐、加熱爐支撐座等組成,其主要特點為:
1)、KGPS-100型感應加熱中頻電源根據用戶需要,有風冷式電源和水冷式電源兩種,兩種冷卻方式的電源性能均一樣,具有消耗功率低,功率因數大于,熱效率高,工件受熱均勻,使用性能穩定,有明顯節能效果;具有結構緊湊新穎,使用操作方便,能改善職工勞動條件和減少車間環境污染等優點,具有國內領先水平。本設備的零件、儀器、儀表的計量單位均采用國際標準的單位制,各零部件和儀器儀表的設計與制造符合國際公制標準。
2)、KGPS-100型感應加熱中頻電源柜和冷卻水箱采用一體化結構設計,美觀大方,設備安裝簡便,只要水電到位,安裝時間只需一兩個工作日就可完成。

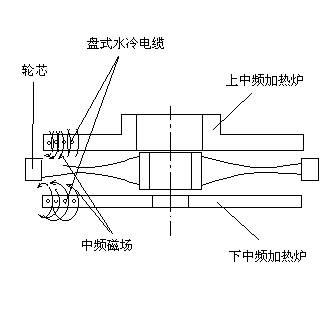

3)、KGPS-100-NX輪芯加熱爐采用平面爐結構,加熱時整個工件受熱均勻,溫度梯度小,而且內燃機車和電力機車整體輪對或輪芯可共用一個加熱爐,同時還可以滿足內燃機車和電力機車牽引大齒輪的加熱。
三、主要技術指標
輸入電壓: AC380V,50HZ,三相五線
直流電壓:500V
直流電流:200A
中頻頻率:700--1300Hz
額定功率:100KW
四、動力需求
本裝置安裝時機外應配有250A的隔離開關,三相五線進線銅芯線截面積不得小于70mm2;設備必需配有進水源和排水管道。
五、外型尺寸
電 源 柜 1250*850*1850 (長×寬×高)
水 箱 1400*900*1850 (長×寬×高)
加 熱 爐 1000*1800*1580
六、安裝基礎圖

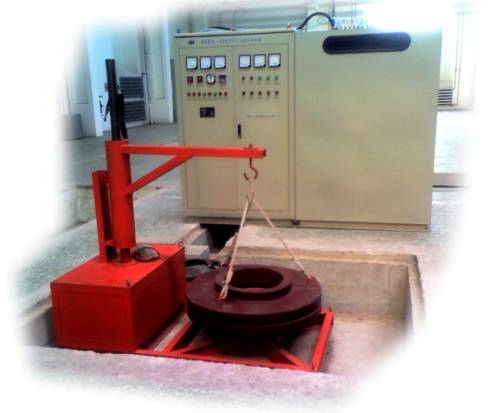

七、設備圖片
,,
