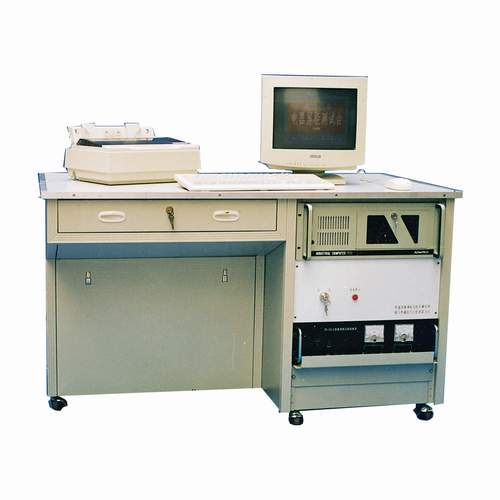

DC600V控制箱整機測試臺
DC600V控制箱是機車DC600V系統中重要組成部分。它控制、調節整流柜600V電壓的輸出；它采集DC600V電流、電壓信號、供電允許、集控器、交流觸器等信號；它控制系統的過流、過壓、接地保護�？刂葡涞拿恳粋�(gè)環節都影響著DC600V的電壓輸出。由于DC600V系統的負載在車輛上，不可能在機車庫內掛實際的負載測試。機車在庫內檢測DC600V控制箱檢測時，需接一個大功率的負載電阻，很不方便。
基于節約檢修成本、減輕工人勞動強度、提高檢修工程師檢修水平和效率，我們?cè)O(shè)計了DC600V控制箱整機測試。在這個測試臺的基礎上，利用熱床測試方法，配以過渡插件、萬用表、示波器,可以進行插件維修。
一)測試臺組成
1) 計算機
2) 測試機箱（含開關電源、流壓源、信號調整、信號源、數值入出、模擬入出、單板機插件）
3) DC110V電源
4) 測試軟件
5) 并口電纜(用于測試臺與計算機間通訊)
6) 1個RS485/232轉換卡
7) 測試連接線
二)硬件信號
1) 10路電流源信號，2路電壓源信號
2) 1路可調正弦信號
3) 24路數值量輸出、16數值量輸入
4) 32路模擬量輸出、16路模擬量輸出
5) 8路脈沖處理
三)軟件測試功能
1) 數值量輸入輸出通道測試
2) 電流、電壓傳感器輸入通道測試
3) 保護功能測試
4) 模擬DC600V系統控制信號、負載，對控制系統進行閉環測試。在測試過程中，可見電壓，電流及脈沖移相變化過程。
,
