一、適用范圍
母線試驗裝置適用于交流電力機車上的主電路母線過電試驗。能分別作為單相可調電壓源及可調電流源使用。該裝置能夠測量機車主斷路器（空氣斷路器）分閘系統總分閘時間。
二、工作環境
1.使用環境溫度:-5℃-50℃。
2.最濕月月平均相對濕度不大于90%(該月月平均最低溫度為+25℃)。
三、結構與特點

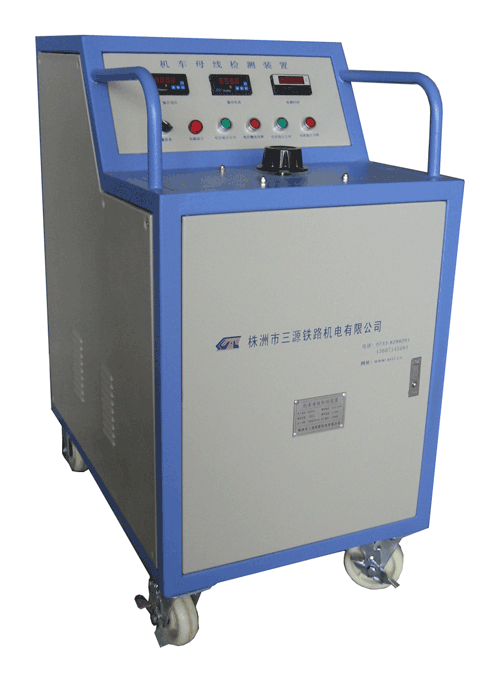

本裝置為移動式控制臺結構、內由控制電路板、調壓器、帶高壓隔離的升壓試驗變壓器、升流變壓器、數顯智能電流電壓儀表及時間繼電器等部件組成，設備有二路輸出：一路為電壓輸出，一路為電流輸出。由手驅動調壓器的升壓和降壓，設備具有輸入、輸出電壓顯示和輸出電流顯示、時間顯示，同時具有輸入過流保護、輸出過壓保護、輸出短路保護、高壓回零放電等保護功能。該裝置移動方便，備有輸入、輸出連線電纜滾筒收集裝置，各線長大于20米并有便于連接的接頭。給試驗臺輸入100V（±10%）電平信號，能夠根據電平信號的變化測量出兩次電平變化的間隔時間，并能將測量結果在試驗臺上顯示出來，時間測量及顯示精度：0.1ms，測量范圍在0～999ms。
四、主要技術指標
輸入電源：AC220V±20%
額定容量：8KVA
電壓輸出：AC 0～1500V （連續可調）
電流輸出：AC 0～600A （連續可調）
儀表顯示精度：1級
時間測量范圍：0～999ms
時間顯示精度：0.1ms
重 量： 約150kg
,
